近日，凡亿教育“凡亿进校园”技术交流活动走进南华大学，围绕PCB设计规范与电子研发中的工程实践问题，与在校同学展开面对面交流。

活动现场，一间可容纳约200人的教室几乎坐满。课堂结合PCB设计图纸和实际案例，重点讨论器件布局、线宽线距、信号布线及可制造性等问题，让同学们在学习专业理论的同时，对企业研发中的规范要求形成更具体的认识。

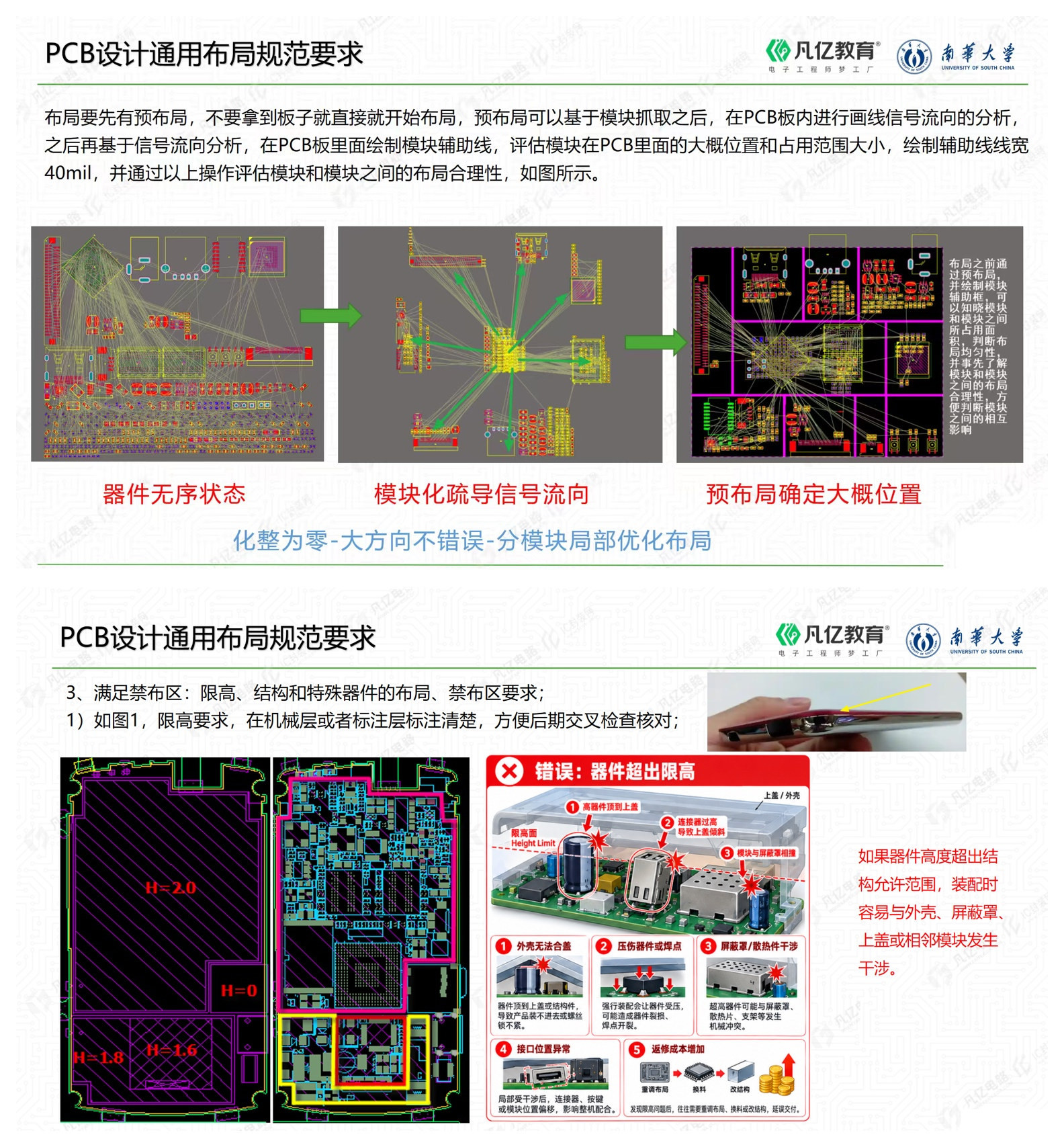

一块PCB开始布局时，应该先确定什么？本次交流从这一工程问题切入。课件通过“器件无序摆放—分析模块信号流向—确定预布局位置”的对比，说明设计前期为什么要先梳理功能模块及其连接关系，再安排板上空间。

在实际设计中，模块之间的相对位置会影响后续走线、信号路径和调试难度。现场讲解还涉及禁布区域、器件限高等要求：不仅要考虑电路功能，也要核对结构边界及与外壳、屏蔽罩等部件可能发生的装配干涉。

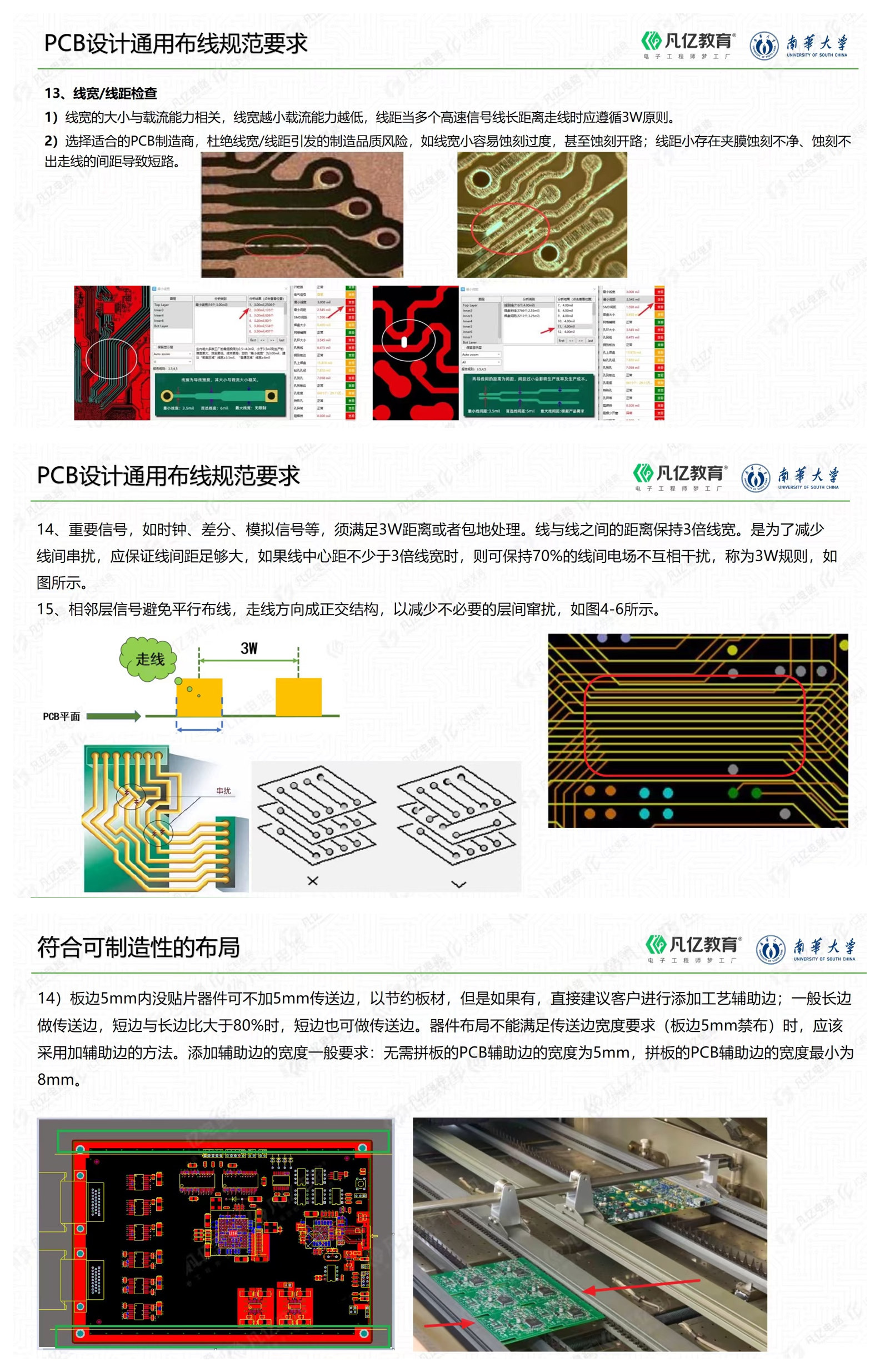

到了PCB布线阶段，规范要求更加具体。交流中结合课件实例，介绍了线宽、线距检查的重要性。线宽不仅关系到导线的载流能力，过小的线宽、线距还可能超出制造厂的加工能力，增加断线、短路等风险。

在重要信号的布线处理中，课件以常见的“3W规则”和相邻信号层走线方向为例，说明控制走线间距、避免相邻层长距离平行布线，有助于降低不必要的串扰。实际应用时，还需根据板层结构、信号速率、参考平面及设计约束进行判断，而不是简单套用单一经验值。

此外，课件还介绍了可制造性布局中的工艺辅助边、传送边等设计问题。部分布局即使能够完成电气连接，也可能影响后续贴装和运输；因此，相关尺寸与工艺要求应结合具体板厂和装配条件核对。

除了技术内容讲解，现场还安排了交流环节。南华大学陈文光教授与凡亿郑老师共同来到同学们面前，结合活动内容与在场学生进行交流。

这类面对面的沟通，将课堂中分散的知识点与具体工程场景联系起来，也让同学们更直接地认识到：PCB设计不只是完成软件操作，而是需要综合考虑电路、结构、制造和后续验证的系统性工作。

大学课堂帮助学生打牢专业理论基础，而工程实践提出了另一层要求：设计不仅要“能实现”，还要“便于制造、装配、测试和交付”。从这次交流涉及的预布局、走线约束到加工工艺，背后正是企业电子研发工作中反复面对的实际问题。

凡亿教育希望通过“凡亿进校园”系列活动，将电子设计研发流程中的规范、方法和工程案例带到更多高校，让电子类专业学生在校期间更早了解真实研发工作的思考方式，为未来参与项目实践和走向工程师岗位积累认识。

把工程规范带进校园，让课堂知识更贴近电子研发实践。

凡亿教育 · 凡亿进校园
