如果你问电源工程师,哪种拓扑结构最常见、最经典,十有八九会提到反激。无论是手机充电器、家电,还是各种小功率电源适配器,背后几乎都有它的身影。

今天给大伙分享一份网上电源大神总结的《反激电源设计基础》资料,我会梳理其中的一些要点,并分享一些咱们工程师在实际调试中的心得。
文末会提供完整版52页PDF资料的下载方式,别忘了获取。
01
先搞清设计任务
设计电源和做项目一样,不能上来就埋头画图。第一步必须是明确需求,这份资料里称之为系统应用需求。这就像王工常说的:思路不清,全是白干。设计一款反激电源,你需要搞清楚:

输入电压范围:是全球通用的宽电压(85~265V AC)还是自定义电压范围?
输出电压与电流:你要输出多少伏,多大电流?这决定了功率级别。
电源效率:这直接关系到发热和能效标准。资料给出了参考:低压输出(5V以下)效率可取75%,中压(5-12V)取80%,高压(12V以上)可取85%。可参考MOS管芯片厂商数据手册建议,如果没有更好的参考依据,可以使用 80%。

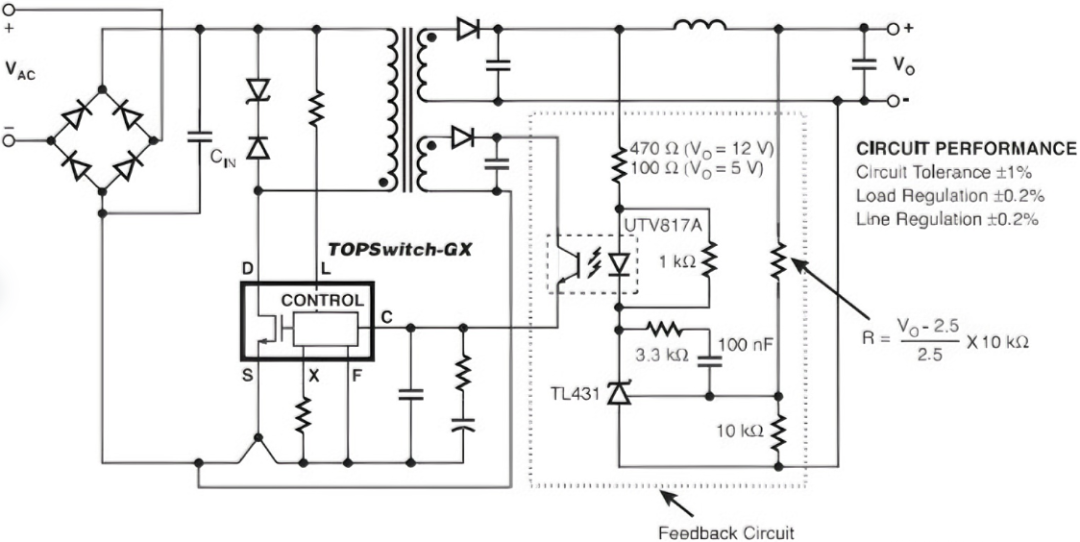

反馈方式:这关系到输出精度和成本。资料里介绍了几种方式:
初级反馈:成本最低,但总调整率一般(±16.5%),适合对电压不敏感的场合。
光耦 稳压管:成本和调整率折中。
光耦 TL431:精度最高(可达±1.4%),是我们最常用的方案。王工建议:“除非成本卡得死死的,否则直接上光耦 431方案,能给你后期调试省下无数麻烦。为了省几毛钱把精度搞砸,测试过不了关,才是最大的浪费。”
02
功率部分的设计选型目标明确后,接下来就是一步步拆解,对反激电源的功率部分进行设计和选型。

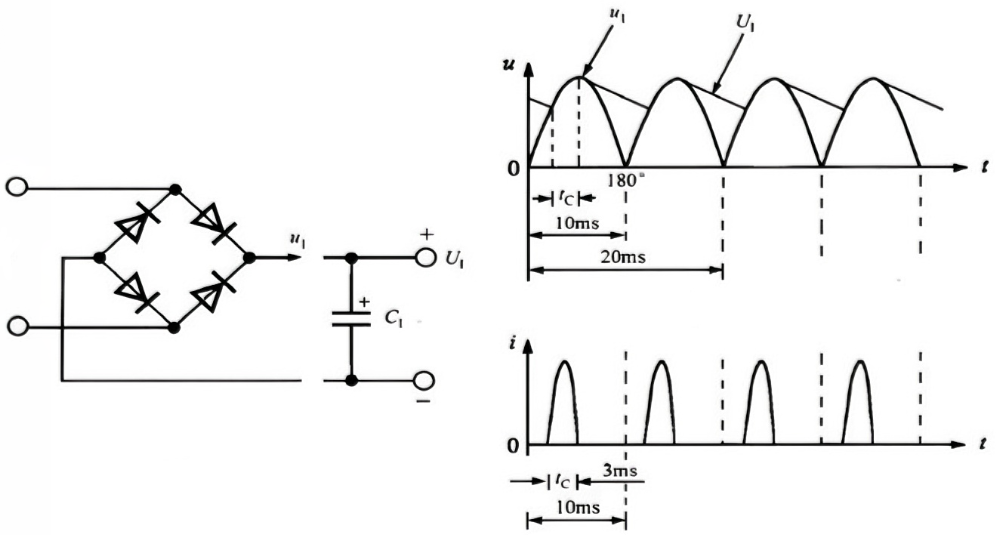

1、输入电容CIN选型
输入电容的大小,直接决定了在交流电的波谷时期,电源能否持续获取能量。资料给出了两种计算方法:简单估算和精确计算。

简单估算:对于宽电压输入,每瓦输出功率需要2~3μF的电容;对于230V固定输入,每瓦1μF就差不多。
精确计算:需要根据输入电压最低点、维持时间等参数进行计算,公式较为复杂。王工提醒:“理论计算是基础,但最终值要靠实验微调。特别是要考虑电解电容的容量偏差和老化,理论算出来171μF,实际你最好用220μF的,留点余量。”
确定了CIN,你就能得到后续计算的关键参数:最小和最大直流输入电压VMIN和VMAX。
2、整流桥的选型
整流桥的耐压要留足余量,资料给出的公式是 UBR ≥ 1.25 * √2 * VACMAX。比如265V输入,耐压至少要选600V的。平均电流也要根据输出功率和效率计算,并考虑脉冲电流的特性。

MOS管的选择是重头戏,它决定了效率和成本。资料里用了一些例子来说明MOS管的电压值,开关损耗等。MOS管选型老生长谈,更多MOS管参数资料详见下列文章:
MOS管驱动电路设计指南收藏!教科书上没讲清楚的MOS管开关重点,今天全交代MOS管可以并联,但随便并联等于烧钱这份MOS管基础资料,我当年要是早点看到就好了…
3、变压器设计
这是反激设计中最复杂、最重要,也是最见功力的部分。

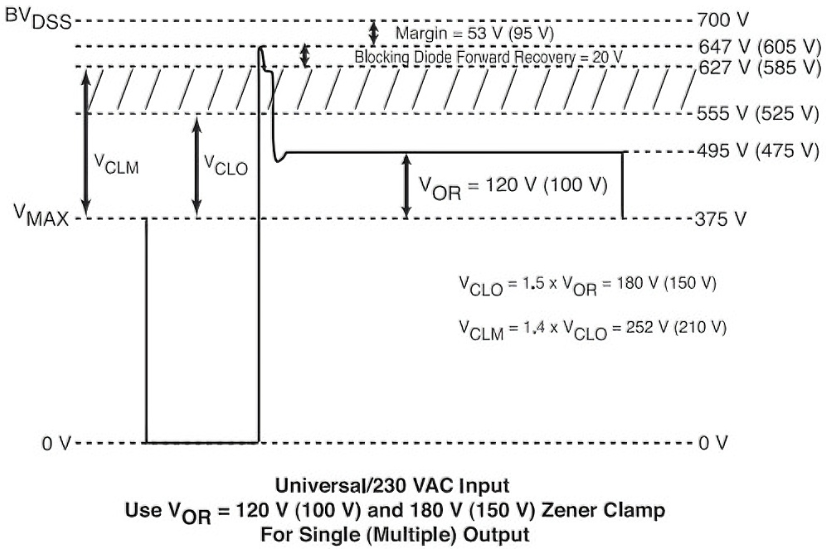

确定反射电压VOR:反射电压是变压器次级电压反射到初级的值,一般在80V~135V之间。VOR是个关键的权衡参数:
VOR选高些,在低输入电压时占空比可以更大,有利于能量传输,对输入电容要求也低。
VOR选高了,输出二极管耐压也要跟着提高,损耗会增加,同时变压器漏感会更大,导致效率降低和EMI问题。
王工了解到:“通用输入的设计,VOR取100V到120V之间比较合适,效率和成本比较容易平衡一致性会好很多。”

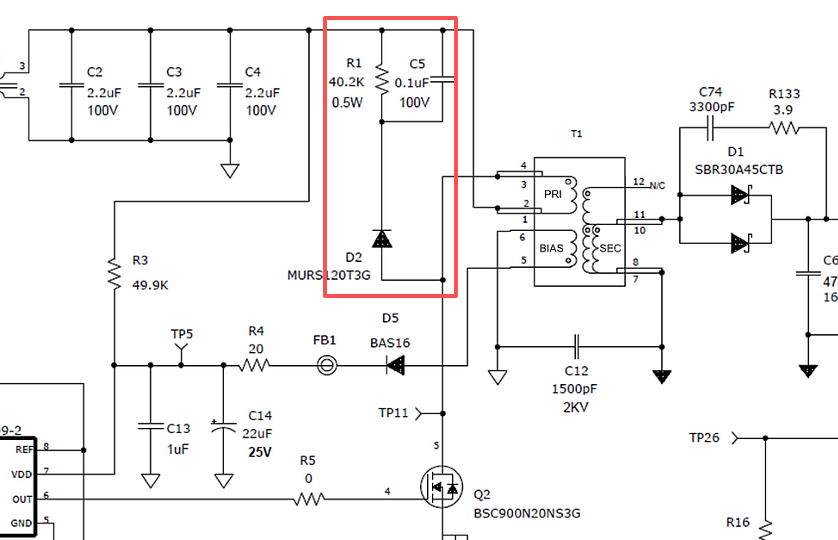

RCD钳位电路
由于变压器存在漏感,MOS管关断时会产生尖锐的电压尖峰。RCD电路就是用来吸收这个能量,保护MOS管。资料给出了非常详细的设计步骤,从测量漏感到计算R、C、二极管的值。
王工补充:“钳位电路不是要把尖峰完全吸没,那会严重降低效率。它的目的是把MOS管的VD电压限制在安全范围内。调试时,用示波器看DS波形,让尖峰电压比理论值稍低一点即可。电阻烫手是正常的,但要算好功率,别烧了。”

工作模式选择:连续还是断续?
这由电流波形参数KP决定。KP<1为连续模式(ccm),kp≥1为断续模式(dcm)。<>CCM模式:峰值电流小,MOS管和二极管电流应力小,但变压器体积大,环路补偿难。
DCM模式:峰值电流大,对器件要求高,但变压器小,环路稳定简单。
磁芯与绕线
资料介绍了三种选磁芯的方法:按功率选、估算公式选、AP法(面积乘积法)。
之后就是一系列计算:初级电感量 Lp、初级匝数 Np、次级匝数 Ns 等。

王工提醒:“别指望一次算对,变压器设计就是个来回折腾的过程。算完了,打个样板,测一下电感量和漏感,可能还要回头调整匝数或气隙。
03
次级与反馈部分设计
能量传过来了,次级电路也要仔细设计。

输出二极管:要承受 PIVs = Vo (VMAX * Ns/Np) 的反向电压,电流额定值也要留足余量。一般超快恢复二极管用于高压输出,肖特基二极管用于低压大电流输出,因为其压降低、效率高。
输出电容:不仅要容量够,更关键的是纹波电流和ESR。纹波电流必须大于等于计算值,否则电容会发热严重,影响寿命。输出纹波电压主要就是次级峰值电流 Isp 乘以电容的 ESR。
反馈环路补偿
这是让电源稳定不振荡的关键。资料用了极大篇幅讲解基于TL431和光耦的补偿网络。其中涉及零极点、波特图等控制理论概念,对咱们新手来说确实是一个比较大的挑战。
更多细节,欢迎大家下载完整资料深入学习。
