凡亿电路BGA封装设计经验：0.4mm间距Fan-out实战技巧
凡亿电路BGA封装PCB设计工程师工作场景
随着芯片集成度不断提升，BGA（球栅阵列）封装已经成为高性能芯片的主流封装形式。从处理器、FPGA到DDR内存颗粒，越来越多的器件采用BGA封装来提升引脚密度。BGA封装的PCB设计比普通QFP封装更具挑战，涉及扇出（Fan-out）方式选择、过孔大小规划、焊盘设计、阻抗控制等多个技术环节。凡亿电路在BGA封装PCB设计领域积累了大量实战经验，能够为客户提供从0.4mm间距到1.0mm间距的全系列BGA设计服务。
核心要点：BGA设计的关键在于扇出策略的合理选择。间距不同、层数不同、信号速率不同，对应的扇出方式也不一样。盲目套用规则容易导致布线困难或制板成本上升。
一、BGA封装的常见间距与扇出方式
BGA封装按焊球间距可分为多个等级，不同间距对应的设计难度差别很大。凡亿电路在项目实践中接触过从0.3mm到1.27mm各种间距的BGA设计，对每一种间距的扇出方式都有成熟方案。
焊球间距
典型应用
常用扇出方式
推荐层数
1.0mm及以上
普通处理器、FPGA
对角扇出，通孔过孔
2-4层
0.8mm
中端芯片、DDR颗粒
对角扇出，盲孔或通孔
4-6层
0.65mm
高性能处理器
狗骨头扇出，盲埋孔
6-8层
0.5mm
高端FPGA、SoC
狗骨头扇出，激光盲孔
8层以上
0.4mm
高端BGA、CSP
盘中孔或1阶HDI扇出
HDI板
二、0.4mm间距BGA的扇出设计要点
0.4mm间距的BGA是目前设计难度较大的一档，常规通孔和普通盲孔方式已经无法满足走线要求。凡亿电路在多个高端项目中积累了0.4mm间距BGA的设计经验，主要采用以下几种扇出方案。
1. 1阶HDI扇出方案
这是目前0.4mm间距BGA最常用的扇出方式。通过1阶HDI的激光盲孔，在BGA正下方的层进行扇出走线。激光盲孔直径通常为0.1mm左右，可以在两个焊球之间穿过。这种方案的优势是工艺成熟，制板成本相对可控。
2. 盘中孔（VIPPO）方案
对于引脚密度极高的BGA，可采用盘中孔工艺，即过孔直接打在焊盘上，然后用树脂填孔+电镀整平。这种方式可以最大化利用焊盘空间，但对制板工艺要求较高，成本也相应增加。凡亿电路会根据客户的具体BGA引脚数量和布线资源来评估是否需要采用盘中孔方案。

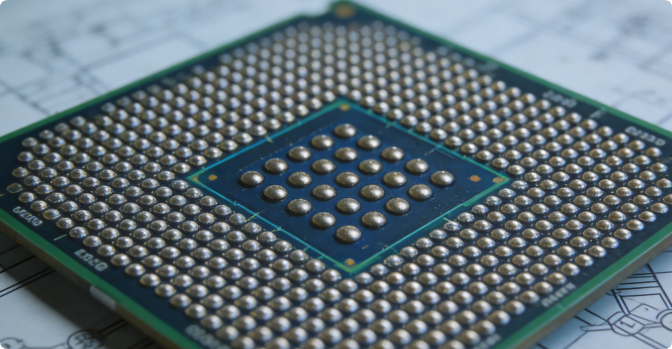

凡亿电路BGA封装PCB板微距特写
三、BGA设计的关键注意事项焊盘尺寸设计
根据IPC-7351标准和具体封装datasheet确定焊盘大小，考虑SMT贴片良率和焊接可靠性。
过孔大小规划
根据板厂工艺能力确定过孔尺寸和间距，确保走线能从焊球之间顺利引出。
阻抗控制要求
高速信号的BGA引脚需严格控制阻抗，参考层的选择和过孔stub处理都会影响信号质量。
可测试性设计
预留测试点或考虑边界扫描方式，确保BGA焊点质量可通过X-ray或其他方式检测。
四、凡亿电路的BGA设计服务流程
凡亿电路承接BGA封装PCB设计外包服务，流程清晰规范，确保每一个项目都能高质量交付。
需求评估：收到客户的datasheet和原理图后，评估BGA间距、引脚数量、信号速率，确定叠层方案和扇出方式
叠层规划：根据信号数量和阻抗要求，设计合理的叠层结构，确定地层、电源层和信号层的分布
扇出布线：按评估确定的方案进行BGA扇出设计，同步考虑等长、阻抗、屏蔽等高速要求
DRC检查：完成设计后进行全面的设计规则检查，确保满足制板工艺要求
三级评审：经过工程师自检、项目主管审核、资深专家评审三级质量把关后交付
服务联动：凡亿电路同时具备PCB制板和SMT贴片能力，BGA设计完成后可以直接对接制板和贴片，一站式交付，避免设计与制造之间的沟通断层。
五、BGA设计常见问题解答
BGA设计一般需要多少层板？
这取决于BGA的间距和引脚数量。1.0mm间距的普通BGA，4层板通常可以完成；0.8mm间距的中端BGA，一般需要6层左右；0.4mm间距的高密度BGA，往往需要8层以上的HDI板。具体层数还需结合整板的信号总量和电源种类来确定。
0.4mm间距的BGA一定要用HDI板吗？
绝大多数情况下是的。0.4mm间距焊球之间的空间非常有限，普通通孔的钻刀直径加上焊环尺寸已经超过了焊球间距，无法在焊球之间打过孔。1阶HDI的激光盲孔直径可以做到0.1mm，能够在0.4mm间距的焊球之间通过，是目前比较成熟经济的方案。
BGA芯片的电源引脚怎么处理比较好？
BGA芯片的电源和地引脚通常占比较大，建议在BGA正下方就近打通过孔连接到对应的电源层和地层，减小电源回路面积。对于功耗较大的芯片，还需要注意电源引脚的载流能力，必要时增加过孔数量。凡亿电路会根据芯片功耗和封装尺寸做针对性的电源设计。
BGA设计外包的交付周期一般是多久？
常规BGA设计项目，从确认需求到交付Gerber文件，周期约为7到15个工作日，具体取决于板级复杂度和BGA数量。凡亿电路也提供加急服务，最快可在3个工作日内完成设计交付。详情可以联系技术团队评估。
六、凡亿电路BGA设计的服务优势
最小BGA间距
0.4mm（支持CSP级封装）
最大引脚数
2000+引脚BGA设计经验
扇出工艺
通孔/盲埋孔/HDI/盘中孔全工艺覆盖
高速支持
DDR4/5、PCIe 4.0、USB 3.1等高速接口BGA设计
设计团队
50+位资深PCB设计工程师
年设计量
每年2000+款PCB设计项目经验
凡亿电路在BGA封装PCB设计领域拥有丰富的实战经验，从消费电子到工业控制、从通信设备到医疗仪器，都有对应的成功案例。如果您有BGA设计需求，无论是单芯片还是多芯片组合，都可以联系我们的技术团队进行评估。
选择凡亿电路的PCB设计外包服务，您不仅能获得专业的BGA设计方案，还可以同步对接PCB制板和SMT贴片服务，实现从设计到贴片的一站式交付，节省沟通成本，缩短项目周期。
