凡亿电路刚挠结合板制板工艺：折叠区设计制造要点

凡亿电路刚挠结合板制板工艺：折叠区设计制造要点

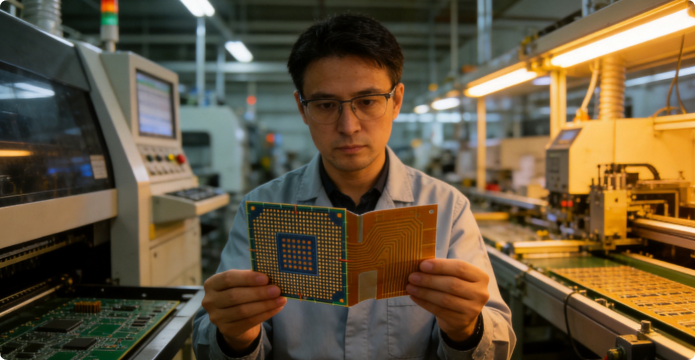

凡亿电路刚挠结合板制造工厂产线实景

刚挠结合板（Rigid-Flex PCB）是将刚性PCB和柔性FPC结合在一起的特种电路板，既有刚性板的支撑强度，又有柔性板的弯折特性。在消费电子、医疗设备、汽车电子等对空间利用和可靠性有较高要求的领域，刚挠结合板的应用越来越广泛。凡亿电路在刚挠结合板制板领域拥有成熟的工艺体系，能够为客户提供从2层到多层的刚挠板制造服务。

核心优势：刚挠结合板通过刚性区与柔性区的无缝压合，省去了连接器和排线的装配环节，既节省了产品内部空间，又提高了连接可靠性，减少了因接插件松动导致的故障。

一、刚挠结合板的结构特点与应用领域

刚挠结合板由刚性区域和柔性区域组成，刚性区域用于安装元器件和提供机械支撑，柔性区域用于实现三维空间的弯曲连接。根据刚性层和柔性层的组合方式，刚挠结合板可以分为多种结构类型。

结构类型

层数构成

典型应用

刚挠结合板的主要应用场景包括：

• 消费电子：折叠屏手机、智能手表、可穿戴设备等需要弯折的电子产品

• 医疗设备：体内检测仪器、便携式医疗设备等对体积和可靠性有高要求的设备

• 汽车电子：车载中控、传感器模块、车灯模组等需要抗振的应用

• 工业控制：工业传感器、检测设备等需要在狭小空间内布线的产品

二、刚挠结合板制造的关键工艺难点

刚挠结合板的制造工艺比普通刚性板复杂得多，涉及不同基材的结合、柔性区的保护、弯折区的处理等多个难点。凡亿电路通过多年的工艺积累，形成了一套成熟的刚挠板制造流程。

1. 材料选择与匹配

刚性区通常采用FR-4基材，柔性区采用聚酰亚胺（PI）基材。两种材料的热膨胀系数不同，在压合和后续工艺中容易出现分层或翘曲问题。凡亿电路会根据客户的叠层结构和应用环境，选择合适的粘结片和压合参数，确保两种材料的结合可靠性。

2. 折叠区设计与处理

折叠区是刚挠结合板最关键的部位，直接影响产品的弯折寿命和可靠性。折叠区的设计需要考虑弯折半径、弯折次数、铜厚选择、覆盖膜设计等多个因素。凡亿电路在折叠区处理上有丰富经验，能够根据客户的弯折要求给出合理的设计建议。

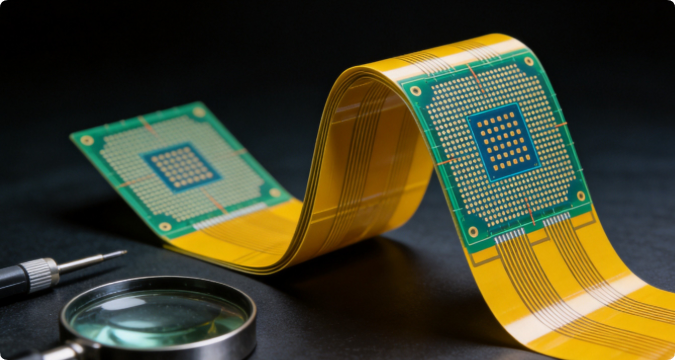

凡亿电路刚挠结合板产品特写

三、折叠区设计的核心要点弯折半径设计

弯折半径过小会导致铜皮断裂。静态弯折建议半径不小于板厚的10倍，动态弯折建议不小于20倍。

铜厚与走线设计

弯折区推荐使用0.5oz或1oz铜厚，走线采用圆角过渡，避免直角拐角导致的应力集中。

覆盖膜保护

柔性区采用聚酰亚胺覆盖膜保护，弯折区域不设置过孔和焊盘，保持铜面完整性。

弯折次数评估

根据产品使用场景评估弯折次数需求，静态弯折和动态弯折对应的设计方案有差异。

四、凡亿电路刚挠结合板的品质管控

刚挠结合板的制造过程涉及多道特殊工艺，每一道工序的质量都会影响最终产品的可靠性。凡亿电路建立了完善的刚挠板品质管控体系。

1. 材料入库检验：所有基材、覆盖膜、粘结片均按批次检验，确认规格和品质符合要求

2. 压合工艺管控：精确控制压合温度、压力和时间曲线，确保刚挠区结合力达标

3. 柔性区保护：加工过程中对柔性区进行特殊保护，避免机械损伤和化学污染

4. 弯折测试：抽样进行弯折寿命测试，验证弯折区的可靠性

5. 终检全测：出货前进行电性能测试和外观全检，确保每一片板都符合标准

服务配套：凡亿电路同时提供PCB设计服务，可以在刚挠板设计阶段就介入，从制造可行性角度给出优化建议，减少设计反复，缩短项目周期。后续还可以对接SMT贴片服务，实现一站式交付。

五、刚挠结合板常见问题解答

刚挠结合板和普通软板有什么区别？

普通FPC软板整体都是柔性的，适合纯弯折连接的场景；刚挠结合板既有刚性区又有柔性区，刚性区可以贴装元器件、提供机械支撑，柔性区负责弯折连接。刚挠板的可靠性和结构强度比纯软板更高，但制造成本也相对高一些。

刚挠结合板的交期一般是多久？

常规4-6层刚挠结合板，打样周期约为10到15个工作日；批量生产周期约为15到20个工作日。具体交期取决于层数、工艺复杂度和数量。凡亿电路也提供加急服务，可根据项目需求协商。

刚挠结合板能做阻抗控制吗？

可以的。刚性区和柔性区都可以做阻抗控制，但由于两种基材的介电常数不同，需要分别计算和控制。凡亿电路具备阻抗测试能力，可以为刚挠结合板提供阻抗测试报告。需要做阻抗的客户请在下单时明确说明阻抗要求和位置。

刚挠结合板的弯折寿命一般是多少？

弯折寿命取决于多个因素，包括弯折半径、铜厚、走线设计、弯折方式等。静态弯折（弯折一次后固定不动）的寿命通常可以达到几万次以上；动态弯折（反复弯折）的寿命从几千次到几万次不等，需要根据具体设计来评估。凡亿电路可以根据客户的弯折要求提供设计建议。

六、凡亿电路刚挠结合板制板能力

层数范围

2-12层刚挠结合板

柔性区板厚

0.13mm起，支持不同厚度规格

柔性区铜厚

0.5oz-2oz，根据弯折需求选择

最小线宽线距

4mil（柔性区）

表面处理

沉金工艺为主，支持OSP、喷锡等

品质认证

ISO9001、ISO14001、RoHS认证

技术团队

50+位专业技术人员全程支持

凡亿电路在刚挠结合板制板领域积累了丰富的项目经验，服务过消费电子、医疗设备、工业控制等多个行业的客户。如果您有刚挠结合板的制板需求，无论是打样还是批量，都可以联系我们的技术团队进行评估。

选择凡亿电路的PCB制板服务，您还可以同步对接PCB设计和SMT贴片服务，从设计到制板再到贴片一站式完成，减少中间环节，提升整体交付效率。
